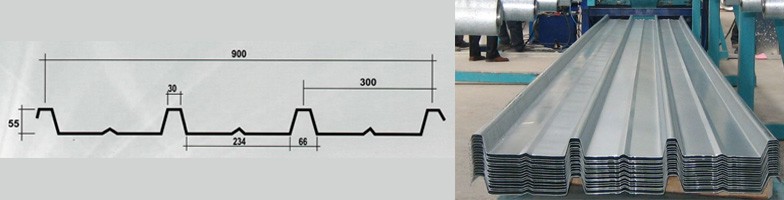

55-300 Trapez Formu

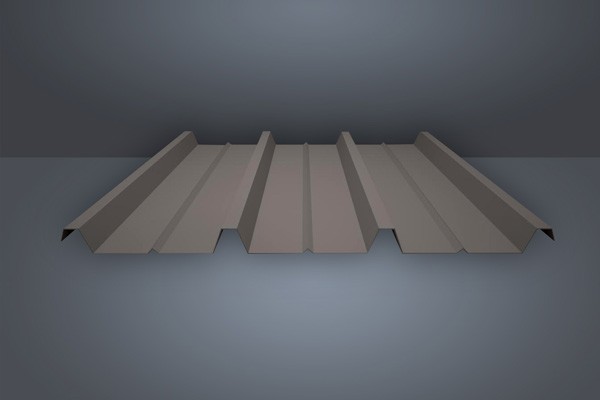

55/300 trapez formu, çatılarda geniş açıklık ve ağır yükler için en uygun formdur. Galvanizli sac veya aluminyumdan coilcoating sistem ile boyalı veya boyasız olarak, 0,50 – 1 mm arası değişik kalınlıklarda ve renklerde üretilebilmektedir. Net kaplama alanı 900 mm ‘dir. İstenen boylarda kesilebilir. Maksimum boy 15 metredir.
55/300 FORMU TRAPEZ LEVHALARIN TAŞIYABİLECEĞİ YAYILI YÜKLER (Kg/m2)
Aşık Aralığı(m) | Saç Kalınlığı (mm) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | |
1.20 | 509 | 608 | 707 | 804 | 900 | 995 | 1090 | 1183 | 1276 | 1368 | 1459 |
1.40 | 374 | 447 | 519 | 591 | 661 | 731 | 801 | 869 | 938 | 1005 | 1072 |
1.60 | 286 | 342 | 397 | 452 | 506 | 560 | 613 | 666 | 718 | 770 | 821 |
1.80 | 226 | 270 | 314 | 357 | 400 | 442 | 484 | 526 | 567 | 608 | 648 |
2.00 | 183 | 219 | 254 | 289 | 324 | 358 | 392 | 426 | 459 | 493 | 525 |
2.20 | 151 | 181 | 210 | 239 | 268 | 296 | 324 | 352 | 380 | 407 | 434 |
2.40 | 127 | 152 | 177 | 201 | 225 | 249 | 272 | 296 | 319 | 342 | 365 |
2.60 | 108 | 130 | 150 | 171 | 192 | 212 | 232 | 252 | 272 | 291 | 311 |
3.00 | 81 | 97 | 113 | 129 | 144 | 159 | 174 | 189 | 204 | 219 | 233 |
Atalet Momenti (J:cm4/m) | 23.27 | 27.78 | 32.26 | 36.70 | 41.07 | 45.42 | 49.72 | 53.96 | 58.17 | 62.34 | 66.47 |
Mukavemet Momenti (W:cm3/m) | 5.55 | 6.64 | 7.71 | 8.77 | 9.82 | 10.86 | 11.89 | 12.91 | 13.92 | 14.92 | 15.92 |
Emniyet Gerilmesi=1200 kg/cm2. Hesaplar sürekli kiriş şekline göredir.
